|
矿井巷道堵漏、矿井巷道防渗堵漏、矿井巷道防水堵漏、矿井巷道防腐堵漏、矿井巷道化学灌浆堵漏
|
 |
 |
|
矿井巷道堵漏、矿井巷道防渗堵漏 |
矿井巷道防水堵漏 |
|
 |
 |
|
矿井巷道化学灌浆堵漏 |

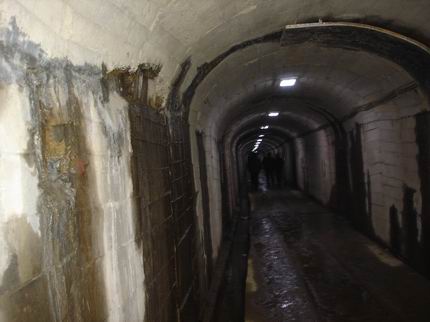

矿井巷道防腐堵漏 | 一、矿井巷道裂缝产生原因
（１） 工程完建后暴露于大气中，造成局部混凝土碳化损伤；
（２） 矿井巷道堵漏、矿井巷道防渗堵漏、矿井巷道防水堵漏、矿井巷道防腐堵漏、矿井巷道化学灌浆堵漏；
（３） 混凝土施工缝拉开；
（４） 地下水的影响及岩体约束，进水明渠及溢洪堰槽的右岸挡墙造成伸缩缝及裂缝渗水；
二、处理方案
1、 渗水缝（伸缩缝和裂缝）：要求堵水防渗，在缝侧钻电锤斜孔与缝相交，灌KLY-G3型水溶性聚氨脂，该浆液凝胶时间可调，它遇水反应产生弹性凝胶堵住漏水，能适应缝的季节变化，其性能指标见表。
2、 一般干裂缝和施工缝：要求补强，在缝侧钻电锤斜孔与缝相交，沿裂缝涂刷环氧稀胶泥封闭裂缝，固化后，由钻孔灌KLY-G1型环氧补强浆材，其性能指标见表1。
3、 对左闸室底板与基岩连通的贯穿性裂缝，布置深浅两排斜孔，深孔灌KLY-G3水溶性聚氨脂以充填堵塞基岩裂隙通道；浅孔灌KLY-G1环氧补强浆液，达到充填砼内部孔隙，粘结裂缝，恢复结构整体。
灌浆用材料及相应技术指标
|
材料
指标 |
KLY-G3 |
KLY-G1 |
|
粘度(厘泊) |
40~80 |
1.8~2.5 |
|
比重(g/cm3) |
1.05~1.1 |
1.03~1.07 |
|
粘接强度(Mpa) |
1~1.8 |
1.7~1.9 |
|
抗压强度(Mpa) |
|
80~100 |
|
抗拉强度(Mpa) |
|
12.5~14.8 |
|
抗渗 |
S15 |
S15 |
|
伸长率(%) |
300 |
|
|
膨胀率(%) |
≥350 |
|
|
毒性 |
聚合体无毒 |
聚合体无毒 |
|
特点 |
遇水发生固化反应，固化时间在几十秒至几分钟之间可调。固结体有较好的弹性，遇水膨胀。适宜于灌伸缩缝、渗水缝 |
可根据裂缝类型，配制相应浆液。可用于潮湿缝灌浆。这种浆材亲水性较好，固结体强度高，属于补强材料。 |
|
优缺点 |
单组份材料，使用简便，渗透力强。适用于堵水防渗 |
粘度小，渗透力强，固化物强度高，适用于细微裂缝补强灌浆。 |
三、施工情况

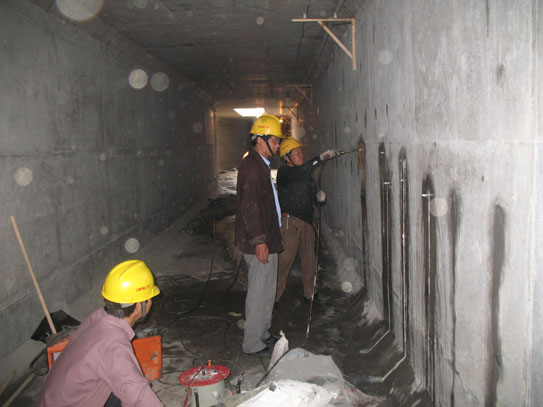

1、清孔后，孔内插入特制的小型专用灌浆塞，灌浆前连接泵体管路；
2、灌浆方式采用自下而上、单液法、单孔逐一灌注；
3、灌浆压力控制：无论何种灌浆，开始时须控制灌浆压力和进浆速率。对于伸缩缝，开灌后待浆液绕过止水片漏出浆液初凝后，提高灌浆压力至1mpa ，对于施工缝和裂缝，采用逐步升压，控制灌浆压力低于结构设计允许的最高压力，一般控制在1.0～1.5mpa；
4、结束标准：无论是防渗还是补强灌浆，均应做到缝内浆液充填饱满，以缝面和邻孔出浆后，达到设计灌浆压力，保压灌浆20分钟；
5、在一个区域灌浆完毕验收后，采用磨光机打磨，，清理干净后，涂刷改性水泥浆，提高处理效果，起到保护作用，达到色泽与混凝土相近。
四、结语
我公司专业承做地下室、隧道、地铁、涵洞、水坝、水库、酸、碱、盐池、电厂冷却塔点漏、缝漏、电缆沟、泵房阀门沉井、矿井、矿井巷道堵漏、矿井巷道防渗堵漏、矿井巷道防水堵漏、矿井巷道防腐堵漏、矿井巷道化学灌浆堵漏、油库等堵漏工程。
堵漏工艺：
1、防水堵漏地下高分子注浆是我司专业配方，是以多种化学材料，按一定水流压力大小配比制成甲、乙两液粘度几乎与水相同，渗透性好，能注入0.1毫米砼细缝中，在水压和十分潮湿的环境下迅速凝聚。
2、凝结时间可随配比准确地控制在数秒种或几分种内，在水速压力大小、水流量多的情况下迅速凝结。
3、抗渗性好、干缩后遇水膨胀、不溶于水、煤油、汽油等有机溶剂、能耐酸、碱、细菌的侵蚀，亦不受大气后条件的影响，有一定强度、弹性和变压，保质使用十年以上。
4、服务承诺："廉价优质、定期回访、实行三包、终身服务"！ |
于领先地位，并率先通过了国际质量体系认证。
