烟囱提模施工平台拆除措施

1 概述
1.1徐塘电厂技改工程210/7.5m烟囱采用电动提模施工工艺,烟囱施工到顶后先拆除外操作架,待航空色标、信号平台、钢爬梯及信号灯施工完毕后进行施工平台的拆除。
1.2 为了减少高空作业时间，减少作业工人从外爬梯上下次数，施工平台拆除时采用半整体拆除。
1.3鼓圈和井架拆除时，为防止井架在下降至灰斗平台的过程中倾覆，先将井架在筒首拆除10m，余下部分与中心鼓圈同时下降到灰斗平台后再分部进行拆除，由烟道口运出烟囱。
2 拆除方法
2.1 拆除前的准备
2.1.1当烟囱施工到最后一节时，在筒首对称预埋φ32吊环6只，φ16吊环2只，吊环加工要求一次成型，不允许二次成型。
2.1．2 待筒身施工结束，压顶耐酸混凝土强度达到70%时，即达到14Mpa时方可将辐射梁搁置于筒首，以免对压顶造成破坏。
2.2 施工顺序
模板拆除 拆除外操作架 拆除高压水管 爬梯、信号平台、避雷针安装 拆除内脚手 拆除辐射梁 拆除井架与中心鼓圈、扒杆钢丝绳 拆除吊笼钢丝绳
2.3模板拆除
压顶耐酸混凝土施工结束，养护12小时后，即可拆除内外模板、围檩钢管、支撑，再由吊笼运至0m。
2.4木垫块的使用
外提升架钢销插好以后，利用外操作架上的减速机微调,在每根辐射梁的下部垫好木块，脱掉外操作架的钢销，将辐射梁支撑在筒身压顶上。木垫块用枕木或脚手板制作，长度约500mm。
2.5 外操作架的拆除
2.5.1首先拆除外操作架间的剩余脚手板和其它构件，通过扒杆和吊笼运送到地面。
2.5.2利用微调将操作架降低50～60cm。
2.5.3在辐射梁底部挂一只３t的开口葫芦或在辐射梁上安装固定滑轮。将扒杆钢丝绳通过转向滑轮吊住要拆除的外操作架。
2.5.4准备就绪后即可把操作架电机电源拆除。
2.5.5启动扒杆卷扬机，将外操作架略向上提一点，把提升架挂钩脱掉。启动卷扬机缓缓将外操作架放至地面，然后用50t汽车吊集中堆放。
2.6高压水管的拆除
水管利用吊篮拆除（吊篮安装详见航标施工措施），从上到下每拆除一节放置于吊篮内，再由吊篮运至地面。
2.7信号平台、钢爬梯和避雷针的安装
待航空标志漆涂刷结束后即可安装避雷针和信号平台。信号平台安装方法见《烟囱信号平台、爬梯和航空标志施工措施》。施工平台拆除前必须把避雷针、信号平台和爬梯安装完毕。避雷针防腐施工完毕，验收后即可进行施工平台拆除。
2.8内脚手拆除
模板系统拆除完，内衬砌筑到顶后即可把吊脚手、安全网分别拆除，由吊笼运到地面。
2.9辐射梁的拆除
2.9.1用4只5t链条葫芦将中心鼓圈与φ32吊环拉住，井架上用4只1t的链条葫芦与φ16的吊环拉住使井架稳固、吊笼处于安全运行状态。
2.9.2把1t变幅卷扬机用吊笼放下。
2.9.3斜拉钢丝绳、井架支撑与辐射梁同步进行拆除。拆除辐射梁时，在井架上挂一只2t的开口葫芦，然后用扒杆钢丝绳通过转向把辐射梁及支撑从筒身内放至灰斗平台。
2.9.4施工平台此时受力在4只5t链条葫芦上，如果井架不垂直可用4只1t的链条葫芦调节。如果平台偏移可用4只5t链条葫芦调节。
2.10辐射梁拆除完后，用φ18白棕绳把避雷针连接起来作为栏杆使用。
2.11井架、鼓圈和扒杆钢丝绳拆除
2.11.1拆除鼓圈前先把2只5t开口葫芦挂在φ32吊环上，然后拆除吊笼，启动双滚筒卷扬机，将2根φ19.5钢丝绳用白棕绳慢慢带到施工平台，临时用φ11钢丝绳固定，φ19.5钢丝绳留头的长度根据需要确定（宁可长但不可短）。
2.11.2把2根φ19.5钢丝绳分别从2只开口葫芦穿过，与中心鼓圈用4道卸扣捆扎，然后将临时扎的φ11钢丝绳拆掉。
2.11.3为了防止拆除过程中井架倾斜，将井架先拆除10m，井架杆件通过扒杆钢丝绳下降至灰斗平台。
2.11.4启动扒杆卷扬机，将扒杆钢丝绳用白棕绳带到中心鼓圈，并固定在中心鼓圈上。
2.11.5一切准备工作就绪后，通过4只5t链条葫芦，由4人同时进行把中心鼓圈放下约3m，越低越好，中心鼓圈放到位后再用2根φ11钢丝绳将2根φ19.5钢丝绳分别与井架立杆相对固定，防止井架和鼓圈在下降时出现倾斜。
2.11.6慢慢启动双滚筒卷扬机将钢丝绳收紧，保持鼓圈平衡，然后拆卸4只5t葫芦，将其捆绑在鼓圈上。
2.11.7启动双滚筒卷扬机，将井架、鼓圈和扒杆钢丝绳下降至灰斗平台，边放下面的人边将钢丝绳盘好。
2.12拆除吊笼钢丝绳
2.12.1分别用白棕绳将两根吊笼钢丝绳放下，将白棕绳和围在避雷针上的围绳一起自落至灰斗平台。
2.12.2最后由人从外爬梯将5t滑车背下来。
3 临时预埋φ32吊环强度和链条葫芦验算
3.1总重 G=1.0(鼓圈)+1.5(井架)+0.13(扒杆)+1.6(2只吊笼)+2.1×0.1327×8(导索和吊笼钢丝绳)+4.0(导索张力)+0.0409×2.1×2(扒杆钢丝绳)+0.08×10(施工人员)=11.43t
11.43/4×1.2(荷载系数)×9.8=33.6KN
3.2 φ32吊环强度验算
Τ=G/A=33.6×1000/3.14×162=41.8mpa＜［στ］=125mpa
3．3 链条葫芦验算
11.43/4×1.2=3.43t<[T]=5t

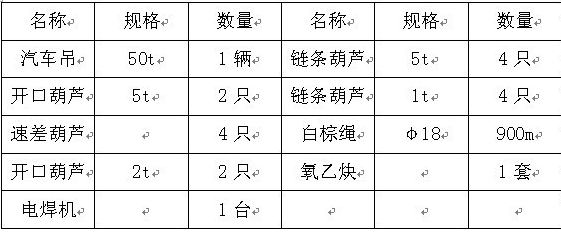

4施工中所需的机械及工器具
