120m烟囱人工拆除方案
1、烟囱人工拆除施工顺序：
烟囱人工拆除施工脚手架搭设→人货升降梯安放→人工拆除筒身并拆至30米→拆除全部施工脚手架→改用机械拆除（液压剪及镐头机配合）。

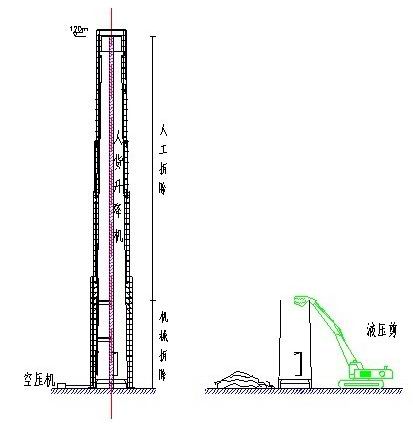

 图3 施工示意图 2、烟囱人工拆除施工方法：
（1）搭设由地面至顶部的全封闭钢管脚手架（高出烟囱1.5米）并经验收合格后，人工开始拆除，人工拆除至地面30米改用机械拆除；
（2）烟囱人工拆除前，将通风口作为出渣口，采用小挖掘机出渣。
（3）烟囱人工拆除施工人员立在脚手架上，安全带挂在钢管上后，用风镐、手锤由外向内将筒体逐块拆除，使碴块全由筒体内部落下；
（4）晚上严禁拆除作业，晚上可安排清渣，利于白天继续拆除。严禁拆除与清渣同时进行；
（5）脚手架随施工面的降低同时降低，但脚手架必须始终保持高出施工面1.5米至2米，以防止渣块飞出脚手架防护层；
（6）氧气、乙炔瓶置于作业平台上，仅气割枪在施工面上，边拆边烧断避雷天线（截断长度不大于1米）。
3、烟囱人工拆除主要施工工艺：
人工拆除120米烟囱最主要的难点就是施工脚手架的搭设，搭设120米环形贴壁施工脚手架，如果全部采用落地式脚手架不能满足JGJ130-2001扣件式钢管脚手架的安全技术要求。可采用分段搭设，50米以下采用落地式钢管脚用架，以上分4段悬挑搭设即在50米、68米、86米、104米增设工字钢托架。
3．1烟囱人工拆除搭设构造：
（1）落地式扣件钢管脚手架。
脚手架为双排脚手架，搭设高度为50米，20米以下采用双管立杆，20米以上采用单管立杆，搭设尺寸为：内外立杆中心距1.05m，立杆纵距1.6m，步距高为1.8m，离地面0.2m处设置纵向及横向扫地杆，外排立杆每0.6m和1.2m高度处分别设置纵向拦杆，立杆跨越6根设置剪刀撑，斜杆与地面夹角在45度至60度之间，脚手架外侧设置密目安全网。架体与筒身结构的连墙杆以二步二跨设置一个拉结点，拉结点采用硬拉结，各点梅花型相错布置，两端部位拉结点应当加强。

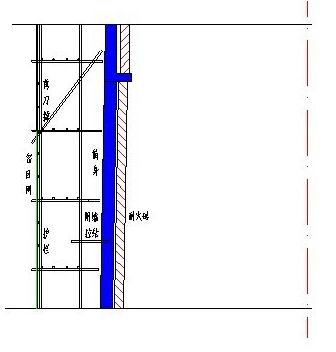

 图3 搭设示意图 （2）悬挑式扣件钢管脚手架。
根据烟囱的外形情况，在高度50米、68米、86米、104米处设置悬挑脚手架支架，悬挑梁选用18#工字钢，支座处分别用2根φ20钢筋及2块50×50×6角钢将工字钢固定在结构面上，另一头下方焊用一10#槽钢作斜撑。
图4 悬挑脚手架支架图示意图(立面)
图5悬挑脚手架支架图示意图(俯视)
|
| |
|
|
|
|
