电厂旧冷却水塔的外壁防护

     经济的飞速发展和环保的滞后，使环境的污染和破坏相当严重。北京西直门桥（砼）的提前卸除重建，山西境内的酸雨和2005年松花江污染等事件都提醒人类应加强环保。由于大量烧煤，火力发电厂周围空气中的CO2、SO2等腐蚀性气体富集，使没有防护的冷却水塔外表面受到了加速腐蚀（主要是碳化）。砼表面的碳化、粉化腐蚀，使平整的表面粗糙、疏松，从而更有利于腐蚀向深层发展。
1、防护机理
     2002年以前建成的火力发电厂，其冷却水循环冷却系统大多数为砼双曲线塔（冷却塔）。砼的固化反应虽然很复杂，但主要是水化反应。为了保证砼达到设计要求，水化反应必须完全，从而要有过量的水存在。由于砼是由多种材料组成的混合物，固化时会产生应力裂纹、过量水挥发产生毛细孔、震捣不充分和收缩等缺陷。虽然为了解决上述问题，采取了加入各种外加剂和采用先进施工工艺等措施，但只能使问题有所缓
解，而没有从根本上解决。
     由于砼的上述缺陷使得水、CI、O2、CO2等有机会侵入其中N特别是CI-（循环水中含量较高）侵入后会与钢筋反应，生成的FECI2、FEO等物质使体积增加近4倍，胀裂周围的砼体，腐蚀物更易进入深层从而加速腐蚀。另外，砼体的PH大于14，给钢筋提供了较好的防腐蚀环境。但随着时间的推移，砼由表及里受到腐蚀，使JS降低，减弱了对钢筋的保护作用，当[CI-]/[OH-]大于0.6时钢筋开始腐蚀。因此做好砼的表面防护、减少有害物质侵入，是有效延长其使用寿命的重要方法之一，且简便易行。
2、防护涂料的选用与施工
     冷却塔外壁的腐蚀粉化主要是砼表面碳化所致。旧塔防护工程的难点，主要是粉化层的彻底清除和涂层的长效防腐保护能力。经选择，本厂水塔外壁防腐工程采用了“TB-622砼高效防水防渗涂料”（底面合一型）。
2.1 TB-622涂料的性能和技术参数
     该涂料采用有机聚合物与无机材料复合的技术路线，是一种由蛋白质和多种有机、无机聚合物改性，加助剂等复合而成的厚浆涂料。经水化作用，涂料可在砼表面形成致密的连续高分子膜。由于其具有与砼相似的基本特征，因而可赋予涂层良好的防渗、耐腐蚀及高黏结性等优点。集有机材料和无机材料的优点于一体，既有有机材料的柔性、防水和防腐性，又有无机材料的良好的力学性能。

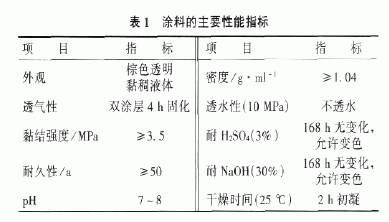

另外，涂料在聚合干燥前的分子较小，与体系中的高效渗透剂协同，可渗透进混凝土深达5mm，将砼体面层的毛细孔、微裂缝等填充密实，同时与砼面形成整体封闭保护层，隔绝有害物质侵入，而实现长久的保护作用。该涂料经检测符合国家饮用水使用标准。应用于三峡闸门导流洞、小浪底水库、裕东电厂水塔、洛阳热电水塔等，评价良好。涂料的主要性能指标参数见表1.

2.2使用与施工要点
2.2.1施工准备
     [1]施工前砼表面存在的空鼓、孔洞、裂缝必须进行修补。将涂料按A:B石英砂（40目）为1.0:1.5:1.5（质量比）配合后，分层补平，如缺陷较大可用无油玻璃丝布做加强层。然后清除碳化层、裂缝、孔洞、浮灰即可。
     [2]按A:B为1.0:(1.2~1.5)质量比配制涂料，搅匀放置10min即可使用。
     [3]清除外壁附着的泥土、灰尘、油污和不牢固物，但碳化层不需要彻底清除，打毛即可。水塔漏水的部位，一定是由于钢筋受到了腐蚀而使体积增大，胀裂了砼体，因此必须先将裂体敲掉，钢筋露出后除锈，然后刷!道TB-623涂料，最后分道用孔洞修补的方法刮平。
2.2.2施工工艺
     施工时可采用刷涂、刮涂和喷涂法，如对外观质量要求较高，以刮涂为佳。分2~3道涂装，涂装间隔大于2h（常温）。
3常用涂料品种之间的性能对比

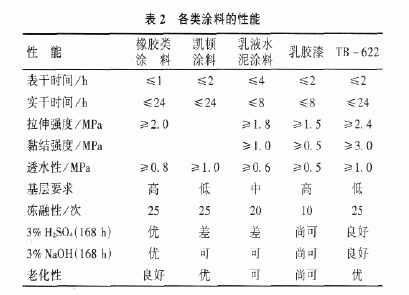

     为解决旧水塔外表面的防护问题，目前常用的品种有：巴代胶、氯磺化聚乙烯涂料、凯顿涂料、乳液水泥防水涂料、外墙乳胶漆等。各类涂料的性能见表2。

4结语
     本厂此次防护的旧塔已经运行E"多年，外壁严重碳化，内壁防水层大面积脱落。水塔经维修已焕然一新，外壁的碳化和损坏层得到了很好的修复，但由于内壁（迎水面）的防水层脱落严重，没有恢复，所以仍有少量水渗入砼体。从长远看砼体的腐蚀未从根本上消除，应尽早解决。
