化学注浆堵漏、高压注浆堵漏

1.传统堵漏工法
一般对混凝土裂缝、施工缝所引起的漏水，所采用的堵漏方法（化学注浆堵漏、高压注浆堵漏），只是沿着漏水处凿出一条V型沟槽，再以快速凝结水泥，将漏水处用快速凝结水泥堵上。其施工概念图如下：

　　使用传统的堵漏工法有许多的缺点，最主要的是无法将漏水处有效的堵住。因为传统的堵漏工法其止水点只是在壁体的表面，如此会造成漏水由原来漏水处的旁边再产生新的漏水点。同时新的速凝结水泥无法与原有的混凝土表面做良好的粘着，导致水会由原来的漏水处之边缘再产生渗透的现象。如图示：

2.手动泵注浆堵漏工法：
市场上最常见的注浆堵漏工法，是用手动泵以手压的方式将药剂注入漏水处。此种方式比传统式的堵漏方法略好，但是灌注压力只有0.5MPa，由于压力过小，不能确实将药剂注入微小细缝中，所以不能达到更有效的堵漏效果。而且在注浆完成后，需清理手动泵。药剂清洗剂的损耗量大，而且手动泵机具有不好运送为其缺点之一。

3.K－100持续性增压注浆堵漏工法：
K－100持续性增压注浆堵堵漏工法是利用药剂遇水反应产生高效率的膨胀，而利用药剂本身的膨胀压力（约5kg/cm²）将药剂推往微细的裂缝中（最细可至0.03mm），进而反应完成硬化。实际上药剂经由与水反应，在裂缝中硬化后的形状是为膜状。在本工法当中并没有用到任何形式的泵，所以并没有清理泵以及药剂损耗的问题产生，是其优点之一。

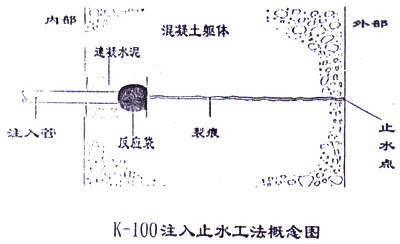

其施工之概念图如下：

K－100持续性增压注浆堵漏工法的特性：
（1）可将混凝土之细微缝隙等裂缝完全填充：
K－100与水产生化学反应后，藉其缓慢膨胀所产生之持续性压力，可将K－100渗透至任何微细之缝隙，而达到完全止水之功能。
（2）优越的混凝土接着力：
再湿润的状况下，K－100混凝土的接着性非常优越。K－100在裂缝中硬化后，因具有强力之接着性与细微的弹性，故决不会因构造物之异动而引起再龟裂等漏水现象。
（3）优越的耐久性：
本材料之耐酸、碱性及盐水性极佳，在各种条件下的部位都能确保长期的止水效果。
（4）施工简单且具安全性：
材料及施工方法不仅对施工的部位或作业者均极安全，且无需使用特别的机具施工，只须使用简单的手动式注入器即可。
本工法是在传统工法上做一改良，也就是再传统工法中，在凿出V型沟槽之后，在V型槽内装置一条药剂反应袋后，再以连凝水泥将反应袋封于沟槽内，然后在反应袋中注入K－100药剂。藉由药剂自身的膨胀所产生的压力，将药剂推送至裂缝深处，进而硬化，而达到确实堵漏的效果。

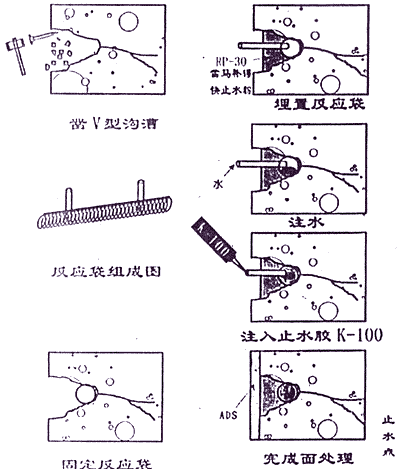

其施工步骤如下：
确认漏水位置→凿V型沟槽→清洁→埋没反应袋→注放止水胶→施工面整理→涂抹ADS→完成面

本工法所需注意事项为：
1、反应袋两端之间必需畅通
2、速凝水泥必需确实将反应袋封好
3、速凝水泥的强度必需为高强度
药剂特性：
K－100与一般市面上所销售的亲水性聚胺酯不同，K－100为憎水性树脂，它只与少量的水即可产生反应。在反应时，它会把多余的水挤出，不是包住水。所以当亲水性树脂在水分消失后，会产生较大的收缩，导致裂缝再次产生而渗漏。K－100与市售亲水性树脂之比较如下：

项目		K－100树脂	市售一般树脂	环氧树脂
树脂		单液憎水性高分子合成树脂	单液亲水性高分子合成树脂	双液型环氧树脂
发泡	速度	缓慢	中等速度	缓慢
	发泡率	大（约20倍）	小（约3－4倍）	不发泡
反应条件		与少量水反应	与多量水反应	与专用硬化剂反应
体积收缩率		很少	失水即会减少	无
含水面接着		佳	可	可
说明		因反应速度慢，所以可以完全渗入混凝土内之裂缝，达到完全堵漏之目的。	因反应速度较快，所以只能在表面上将水堵住而无法渗入裂缝中，导致堵水的效果不完整。	适合做结构补强用，不适用于堵漏工程。

K－100持续性增压注浆堵漏工法与传统堵漏工法之比较如下：

项目	K－100持续性增压堵漏工法	传统堵漏工法
材料	1．速凝水泥 2．K－100树脂	1．速凝水泥
工法	全线凿沟法	全线凿沟法
施工性	麻烦（费时、费力）	麻烦（费时、费力）
止水深度	逆水的方向，溯及水之源头完全将裂缝堵住	表面4－5公分
效果	1．深入裂缝内部永久防水 2．自然反应，持续性压力，不因施工人员、施压时间不同而影响施工品质 3．可深入0.03mm之细微裂缝	接着性差，约半年后即会再产生二次漏水之现象
成本	人工费用与速凝水泥之费用与传统堵漏工法相同，只是多出K－100之费用，多花少许的费用可以达到永久堵漏之效果，何乐而不为呢？

4、高压注浆堵漏工法：
是利用高压灌注机所产生巨大压力，将药剂送至壁体裂缝的中间部位。而使药剂以裂缝中间部位为中心成图型状向四周扩散，经水药剂与水快速反应硬化后，而将裂缝永久的堵住，确实达到堵漏的效果。
其施工概念图如下：

施工针头位置图

药剂注入图

高压注浆堵漏工法的特性：
本工法所使用之高压注浆机，重量轻（约5kg）、携带方便，灌注压力高、流量大、可快速止水，确实有效的将漏水堵住。尤其是对大量涌水的漏水点，本工法更有神奇之处。
由于本法之灌注点是由裂缝的中心位置开始灌注，故其确实性更高。尤其是对厚度大于400mm以上的混凝土壁体，使用本工法堵漏更是快速且确实有效。
高压注浆堵漏工法药剂特性：
本工法所采取之药剂为多样性的，最主要视漏水状况与保修期的长短，而使用不同之药剂。以使用状态分可分为单液型与双液型两种，而其反应速度又可以采用作添加剂的形式，来调整其硬化时间，可谓是多样性的选择。如此才可对症下药，使用正确的工法，机器与材料，才能达到事半功倍的效果。

5．各式工法比较：

项目	高压灌注工法	K－100持续性增压堵漏工法	传统注浆工法	传统堵漏工法
材料	1．高压注浆药剂 2．灌注专用针头	1．速凝水泥 2．K－100树脂	1．速凝水泥 2．注浆药剂	1．速凝水泥
机具	1．高压灌注机 2．冲击钴		1．手动压力泵
压力	大（约500MPa）		小（约0.5MPa）
施工性	简单，施工速度快	麻烦（费时、费力）	麻烦，费时，施工速度慢	麻烦（费时、费力）
止水深度	由结构体内部将药剂注入进而向四周扩散，而达到全面性之堵漏效果。	逆水的方向、溯及水之源头完全将裂缝堵住。	以手动泵压入，会因人为因素而使得药剂进入壁体内之深度不一，无法达到全面之堵漏效果。	表面4－5公分
效果	1．因由内部注浆药剂由内外同时扩散，所以可达到全面防水效果。 2．由高压注入，所以可达壁体内微细之裂缝。	1．深入裂缝内部永久防水。 2．自然反应持续性压力，不因施工人员、施压时间不同而影响施工品质，可深入0.03mm之细微裂缝。	1．因由外部以手动泵压水注入，所输出之压力因人而异，无固定之施压，所以药剂进入壁体之深浅不一，无法达到全面堵漏之效果。 2．由于压力过低，故无法渗入壁体内之微小裂缝 。	接着性差，约半年后即会再产生二次漏水之现象。
