隧道堵漏、隧道渗漏水处理技术总结

1、工程概况　　

大梅沙－盐田坳共同沟隧道工程，全长2666米，隧道内安装有Φ600PE给水管、Φ600夹砂玻璃钢排水管、电信电缆桥架、隧道照明、隧道消防、监控设备等。隧道初支Ⅰ类围岩段设钢拱架@0.7米，喷20CMC20混凝土；Ⅱ、Ⅳ类围岩段Φ22锚杆挂网（Φ6@200mm）喷10CMC20混凝土。上述围岩段地质条件较差，地下水埋丰富，而地下水对混凝土有弱酸性腐蚀，对钢筋混凝土中的钢筋具有中等腐蚀。隧道二衬结构渗漏水的处理是决定了结构外观质量的关键。同时也保证了隧道内所有设备、管线良好的运转环境。通过采用堵漏与注浆相结合的施工技术,通过认真做好注浆、堵漏，保证防水工程的工程质量。

2、渗漏水处理使用材料简要说明

2.1 堵漏

堵漏材料：京汤水不漏、130瞬间止水剂等。

“金汤牌水不漏”是吸收国内外先进技术开发的高效防潮、抗渗、堵漏材料，也是极好的粘结材料。分“缓凝型”、“速凝型”和“超速凝型”三种，均为单组份灰色粉料。“缓凝型”主要用于防潮、防渗；“速凝型”和“超速凝型”主要用于抗渗、堵漏。其主要技术指标：凝固时间：1~90分钟；抗压强度：30~40MPa；不透水性：>0.7MPa；其主要特点：快速带水堵漏；迎背水面均可使用，施工简便；凝固时间可隔，防水粘贴均可。

130瞬间止水剂是一种不收缩，且具有膨胀性的遇水硬化之粉状聚合物，加水即可使用。接着性很强，在水中或潮湿空气养护条件下，固结体具有微膨胀性（膨胀率为1‰～3‰左右），以填塞所有孔隙达到防水功效，没有氧化和收缩的现象。当温度不低于10°C时，可在46秒内凝固，早期强度高，1小时强度达15Mpa，28天强度达40Mpa，后期强度继续增大；使用年限与一般砼一样长久。

2.2 注浆

注浆材料采用普通水泥和水玻璃。水玻璃为传统注浆材料，对处理混凝土中细微裂缝有独到的效果。

3、施工设计程序　　二衬施工完毕后，进行二衬墙渗漏水处理。隧道二衬一般在侧墙起拱线以下的墙面上发生渗漏水现象。针对不同部位，采取不同的处理措施。墙面点状、面状渗漏水侧重于堵漏施工，施工缝部位重于注浆施工，但均采用堵漏、注浆、引流相结合的施工工艺其施工工艺流程图如图一所示：

4、渗漏水处理施工工艺4.1 检查墙面，标出渗漏水部位，根据渗漏水情况，确定处理方案。对于点及裂纹渗漏水的，采用凿槽堵漏方案；对于面渗漏水的，视渗水轻重程度分别采用堵漏和注浆方案；对于施工缝的渗漏水，将采用注浆方案。但也不是绝对的，要根据具体情况，综合分析漏水原因而采取最适宜的处理方案。

4.2 堵漏施工工艺

4.2.1　对于裂缝渗漏水，沿裂缝剔凿出宽深各为20mm、40mm的凹型槽，对于渗漏点，则以渗漏点为圆心凿洞，孔洞直径为10～30mm，深为20～40mm，孔洞尽量保持与基面垂直。另外，凿连续墙槽缝要适当加深加宽，按接缝两边的疏松程度而定。

4.2.2　彻底清理并清洗凹型槽及孔洞；

4.2.3　取适当量的堵漏材料加水拌制成泥状，搓成条形或锥形，迅速将胶泥堵漏到槽(洞)中，并用力挤压密实，保持45～60秒不动。

4.2.4　对漏水情况严重的，将采用注浆施工方案。

4.3 注浆、引流施工工艺

根据渗漏水情况，本站采取综合注浆方案。

4.3.1　传统注浆工艺

注浆主要是在施工缝部位，该部位主要是由于浇筑混凝土时处在模板的端头部位，部分施工缝处由于工人施工时操作不到位，混凝土不能完全密实填充，尤其在拱顶部位，这样，该处的膨胀型止水条便起不到止水的作用，同样，由于止水条安装不规范，在施工缝整个断面上，都会有漏水的可能，而这种情况也比较普遍，因此用采注浆的方法可达到较好的堵漏效果。

(1) 查渗漏点

将基层表面擦干，立即均匀撒一层干水泥，若表面有湿点或印湿线，即为漏水孔、缝，从而确定渗漏部位。

(2) 凿眼及钻孔

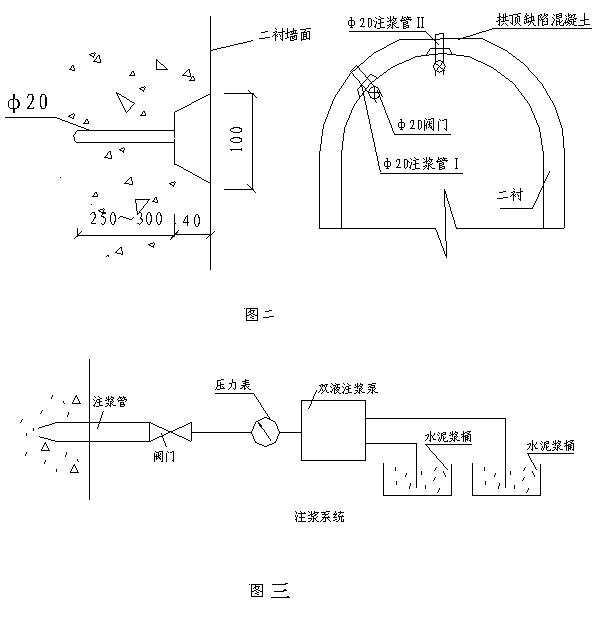

先以渗漏点为中心点凿一直径约100mm，深度约40mm的凹坑，再用冲击钻或专用打孔设备，自渗漏点向砼内打Φ20mm的孔Ⅰ，孔深200～300mm，以同样的方法在同一断面的拱顶部位打孔Ⅱ。如图二所示：

(3) 埋设注浆管：

采用Φ20mm水管（带丝扣连接阀门）埋设，管口中心对正钻眼位置。然后用凝结快（初凝8min,终凝15～20min）粘结好的环氧树脂砂浆封管。封管时将表面凿除部分全部封堵。

(4) 注浆

注浆管埋设1小时后方可注浆。采用双液注浆泵泵注浆，注浆材料水泥水玻璃双液浆，配比为水泥：水玻璃=1：1。注浆压力为0.5Mpa，注浆系统如图三所示：

注浆前，先用水代替浆液灌注，以检查除注浆注管外其它部位是否有漏水现象，以免出现漏浆。试灌时记录灌水量和灌水时间，为确定灌浆量和灌注压力提供参考。注浆时，垂直缝应按先下后上的顺序进行。注浆管接埋设好的注浆管Ⅰ，打开注浆管Ⅱ阀门，灌浆开始后，逐渐升压，待注浆管Ⅱ出水后先不要封闭，见浆液后立即封闭其孔，仍继续压浆，使浆液沿着漏水通道推进。并把注浆泵开泵到规定压力值，停泵。让灰浆慢慢渗入，到表面压力下降到0.1Mpa时，二次开泵升到规定压力值，如此反复进行，直到压力稳定在规定压力值不再下降为止。当压力解除后不再有漏水和渗水现象时，该处注浆完毕，移到下一注浆孔灌注。

(5) 拔管及封堵

注浆完成后，将注浆管沿孔根部用手砂轮割除，然后将孔口清刷干净，孔底用130瞬间止水剂材料封堵，表面用1：2～1：2.5水泥砂浆抹平。

4.3.2 引流

对于墙面大面积渗水，这方面原因主要是二衬内部防水板被破坏，而底板泻水管堵塞，致二衬内水位上升，便造成二衬混凝土大面积渗水，对于这种渗漏水情况的处理，主要是通过引流的方法加以处理。方法如图四所示：

(1)、先在渗水区域的下部距潮湿印记边缘300mm处，紧贴地板表面打两个Ф32的泻水孔，使二衬后的地下水得以排除；然后，在泻水孔的下部底板上凿一直径10CM深10CM的积水坑，并在隧道底板上凿10CM深宽5CM的沟槽，槽中埋Ф32PVC排水管，将墙底泻水孔的水引至隧道排水沟中。

(2)、孔洞和沟槽的封堵，在墙脚泻水孔与积水坑之间先用PVC盲沟材（大粒径碎石也可）填充，在盲沟材上盖一层土工布，防止砂浆堵塞盲沟材缝隙，孔洞先用京汤水不漏堵漏材料堵2～3CM厚一层，等水不漏凝固后，用1：2.5防水砂浆把孔洞部位及泻水管槽抹面即可。

4.3.3施工注意事项及安全措施

4.3.3.1注意事项：

(1)、所选用的输浆管必须有足够的强度；浆液在管内流动顺畅。

(2)、注浆施工力求一次注好，对注浆量较大部位必须连续注注，设备的压力和流量满足施工需要。

(3)、注浆过程中要始终注意观察注浆压力和输浆管的变化，当泵压骤增、注浆量减少，多为管路堵塞或被注物不畅，当泵压升不上去，进浆量较大时，检查浆液粘度和凝固时间。

(4)、注浆过程中出现跑浆、冒浆，多属封闭不严导致，当出现此种情况应停止注浆，重做封闭工作。

4.3.3.2安全措施

(1)、注浆前严格检查机具、管路及接头的牢固程度，以防压力爆破伤人。

(2)、操作人员在配制浆液和注浆时，要戴眼镜、口罩、手套等劳保用品，以防止损伤眼睛和皮肤。

(3)、注浆时注浆管附近严禁站人，以防爆管、脱管伤人。

5、结束语：　　

通过施工实践，采取上述施工技术，很好的控制了结构的渗漏水现象，为同类隧道工程结构的渗漏水处理积累了一些经验。需要强调的是，关键是在二衬施工前的防水工程的施工质量及混凝土的浇筑质量，最大可能的做好防止渗漏水的的施工关键工序。当然没有一种材料是百分之百可靠的，没有一种施工方法是尽善尽美美的，只有在正确选材、合理施工，才能达到彻底防水的目的。

参考文献：

地下防水工程质量验收规范》（ＧＢ ５０２０８—２００２）—— 中国工业出版社出版

《地下工程防水技术规范》（ＧＢ ５０１０８—２００１） —— 中国工业出版社出版

《建筑材料标准汇编——建筑防水材料２００３》——中国标准出版社出版
