电厂烟囱内衬泡沫玻璃砖防腐

    泡沫玻璃砖内衬系统是由主体材料CDP泡沫玻璃砖、CDN特种耐酸高温专用粘胶剂及CDT特种耐高温专用底层涂料共同组成的特殊防腐保护系统，是特别针对脱硫烟囱烟道防腐保护问题的理想解决方案。
    泡沫玻璃砖防腐内衬系统充分结合了CDP泡沫玻璃砖极佳的防腐性能、CDN特种耐酸高温专用粘胶剂稳定的防腐粘结能力、以及CDT特种耐高温专用底层涂料优秀的附着力，通过合理的工程设计，形成综合保护、整体防护的理想防腐隔断，从而达到保护管路及烟囱安全，保证工业系统正常运营的要求。
    泡沫玻璃砖内衬系统在保证优秀的防腐保护性能的前提下，同时具备了极佳的经济特性，综合技术经济指标突出，而且对长期运营所需的维护保养要求也非常低，是一种各方面指标均非常理想的防腐保护结局方案。

具有膨胀可逆的收缩弹性及柔韧性 可调节、化解不同相材料的热膨胀 具有保温功能；防止烟气降温以利于烟气的排放 具有隔热功能；防止高温烟气对烟囱筒壁的热侵蚀 适应高、低温烟气交替运行 适应干、湿烟气交替运行 适应不同材料的烟囱基材 抗烟气中的各类介质腐蚀 抗水气渗透

可靠的双重结构 独特的双重功能 完全支持湿法脱硫灵活运行的模式

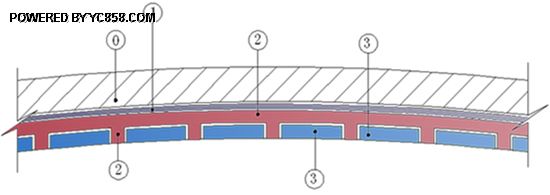

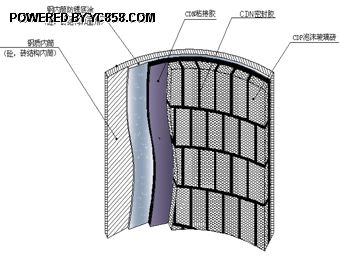

0、烟囱基材层（钢、砼）	1、森禾CDT基材界面剂层
2、森禾CDN胶粘剂层	3、森禾CDP泡沫玻璃砖层

一、产品名称：

▲　SH－PG泡沫玻璃砖

▲　SH－TN耐粘胶剂

▲　SH－DN耐高温底层胶

二、产品用途

●　用于湿法脱硫后的烟囱、烟道烟气排放系统

●　用于厂房、集控室、集控楼等绝热、隔音功能

三、产品特点

■　有机材料的防腐层加无机材料的防护形成安全的双重保护。

■　具有防腐、保温双重功能

■　性能稳定的无机材料使用温度范围广。（支持湿法脱硫电厂全工况模式的灵活运行，真正适应烟气高、低温和干、湿交替变化的工况）。

■　性价比高，比钛合金钢板、钛钢复合板及同类进口砖相比价格较低。

■　免维护施工简便，工期短可满足脱硫改造项目施工周短的要求。
■　成熟技术更具有可靠性。（国外安全应用30多年，国内多座电厂已在应用。）

四、产品适用范围

该产品不管基层是钢板、混凝土或保温耐酸砖都可安装，凡湿法脱硫的电厂无论是否安装GGH都完全适用。（特别是在不安装GGH设备的运行工况条件下，采用神华SH泡沫玻璃砖防腐内衬对烟囱、烟道的防腐蚀和烟气保温作用更显著。）

五、湿法脱硫后烟气腐蚀概述

目前国内对环保的要求日益提高，新建机组及老机组正在陆续加装烟气脱硫装置。而随着湿法脱硫技术在火力发电厂的广泛应用，湿法脱硫的烟气对烟囱、烟道的腐蚀危害性，已越来越受到电厂主管领导和工程技术人员的高度重视。因此，对湿烟囱进行防腐处理应迫在眉睫。

根据FGD的工艺技术水平和电厂实际运行实践，经FGD处理后烟气中的二氧化硫含量大大减少，但洗涤方法对除去烟气少量的三氧化硫效果并不好，烟气中仍有不等量的NOX、SO2、SO3和微量的F-介质，此类介质在未脱硫的情况下，对烟囱、烟道的腐蚀影响并不强烈，但在湿法FGD工艺中，就会产生截然不同的“强列腐蚀”结果，这是因为在湿法脱硫工程中，采用的是石灰石/石膏水浆夜喷淋脱硫，致使烟气湿度增加、温度降低。烟气在40℃-80℃的温度时极易在烟囱内壁结露，脱硫后烟气中的残留介质溶解后，便形成了腐蚀性大、渗透性强且较为难防范的稀酸性溶液（特别是烟气中残余的三氧化硫溶解后，会形成的腐蚀性很强的稀硫酸液），稀酸性溶液比高浓度的腐蚀性更强，特别是在烟气压力和温度的双重作用下，其腐蚀速度比在其它温度下高出3-8倍。因此在国家标准GB50051-2002《烟囱设计规范》中，已将这种表现明确列为强腐蚀性等级。

而现今在湿法脱硫烟囱防腐工艺处理上（采用钛钢板除外），普遍是在碳钢板或砖砌的烟筒上采用玻璃鳞片、无要耐酸胶泥改性环氧树脂等重防腐涂料进行涂抹。这种玻璃鳞片、无机而酸胶泥及改性环氧权脂等重防腐涂料的内衬防腐系统，在干烟气烟囱防腐上有着积极的作用，但在湿烟气烟囱环境中它的防腐针对性和防腐可靠性以及防腐能力却有着不同的缺陷，因为玻璃鳞片及改性环氧不具有伸缩弹性和膨胀可逆性，这些缺陷在长期的烟气湿法脱硫全工况运行中，在高低温和高湿烟气压力环境以及烟气冷凝结露后产生的强腐蚀性水液渗透侵蚀中，极易导致防腐内衬的开裂、穿缝、渗透、脱落和失效（比如：我国南方某新建电厂内衬采用玻璃鳞片运行一年，脱落达40%），对烟囱的安全运行和使用寿命带来了严重的威胁，最终会给电厂的经济效益带来严重的损失。

六、脱硫后烟囱内衬材料的选择

烟囱内筒选择一个合适的内衬，必须考虑以下几方面的因素：

（1）技术可行性，满足复杂化学环境下的防腐要求。

（2）经济合理，较低的建筑成本，一次性投资费用要低。

（3）施工条件好，质量控制方便。

4）运行维护费用低，并且方便检修。

需注意的是，用材的选择不仅应考虑初期成本，还应综合考虑装置的可靠运行周期(即大修周期)和总使用寿命等相关问题。

欧美等发达国家电厂烟气脱硫开始的时间比较早，根据国内外的经验，目前湿法脱硫后的烟囱内筒内衬防腐主要有因类形式：

1.采用耐酸腐蚀的金属合金薄板作内衬，内衬材料包括镍合金板（C-267、C-22）、钛板（TiCr2)等。

2.采用耐腐蚀的轻质隔热的制品粘贴，隔绝烟气和内筒接触，如发泡耐酸玻璃砖内衬。

3.第三天采用耐酸、耐热、隔热保温；隔绝烟气和钢内筒接触，使用喷涂方式内衬安装，如VP烟囱内衬。

七、SH-PG泡沫玻璃砖、神华SH-TN耐温粘胶剂材料特性与机理

1.SH泡沫玻璃砖材料特性与机理：SH—PG泡沫玻璃砖以硼硅玻璃碎料和石英砂提炼为主要原料经窑炉高温熔烧、发泡制成的一种内部互不连贯、完全紧闭的多孔轻质无机材料。由于原材料（玻璃）的特性，再结合它独特的发泡生产制造工艺使它获得了较低的导热系统和热膨胀系统，因此该材料不但具备了耐腐蚀性、防水抗渗性还具有抗冻性、防火性和优异的绝热保温性能。性能与作用：耐温差：—190℃—400℃；耐腐蚀：抗各类酸性介质的腐蚀；水汽渗透：0.0；导热系数：0.07。
2．SH—TN耐温粘胶剂材料特性与机理：粘胶剂由硅橡胶材料制成，为双组份型胶剂，不含溶剂，无腐蚀、无毒、无害。该产品具有良好的耐酸碱性，产品固化后具有一定的韧性和强度并保持优异的伸展弹性，膨胀可逆。在较宽的温差范围内长期保持弹性，同时还具备优良的耐老化性和耐水抗渗性能。性能与作用：粘结强度：≥1.5Mpa；耐酸粘结强度：≥1.2Mpa；耐高、低温：­﹣55℃—200℃保持长期性能稳定；耐老化：可达30—35年；扯断伸长率：≥130%。
