一、裂缝的危害性
在现代建筑中，砼浇筑过程中会因为各种原因存在裂缝，也会因为地质条件出现裂缝，这些裂缝经常困扰着施工单位，为工程质量留下遗憾和隐患，因为砼内部的裂缝是完全无规则的，是最令人头痛的问题。
    二、裂缝补强的原理
在裂缝的空隙上想法填满环氧树酯，起到粘接补强的作用，传统的办法是用开槽封堵埋塑料管，用手压泵浆或用针筒推浆的原理，因为压力不高，浆液不能灌进裂缝的深处，只能在表面，起不到补强的效果。我们根据工程的具体情况采用高压灌浆作用机理，高压灌浆就是利用高压灌浆机，通过在缝的旁边45度斜角钻孔，使钻孔和缝隙在混凝土深处相交，再埋设灌浆嘴， 将化学灌浆材料注入混凝土裂缝中，到混凝土裂缝中的浆液会迅速向内外扩散、固化，这样固化的环氧树酯填充混凝土所有裂缝，达到补强的目的。高压灌浆技术是具有国际先进水平的灌注环氧树酯新技术，是发达国家裂缝灌注环氧树酯使用的新型工艺。
    高压灌浆补强加固技术运用特点：高度成品化  操作简捷  可四季施工  无毒无污染  费用合理

三、灌浆材料的选择
    在建设部2006年新颁布的《混凝土结构加固设计规范》GB50367—2006里对裂缝补强材料有了规定，市场上的E-44（6109）、E-41环氧树酯因为粘度大，要用丙酮稀释才能灌注，固化后因为稀释剂丙酮的挥发而产生收缩，固化体还会变脆，使大缝变为小缝，并且它们是现场几种材料配合的，配比质量不能控制，达不到补强的效果，在《规范》里已经禁止使用，现在一般都采用改性的环氧树酯，不用稀释剂，并且粘度很低，可以灌注0.2mm以下的裂缝。性能指标达《混凝土结构加固设计规范》的要求，我公司采用水电华东勘测设计院研究所研制出的改性环氧树酯，他们的产品主要用在水库大坝上，质量性能比较稳定，产品的品种比较齐全，根据裂缝的大小和潮湿情况选用不同的改性环氧树酯！一般采用的HK-WG/HK-G/HK-KG-10三种系列产品，遇特殊需要根据具体情况还有其他专门化系列产品。
    四、高压灌浆加固运用范围
    1、铁路、公路隧道和地下洞库的加固，涵洞、地下电缆沟的加固。
    2、各种混凝土建筑物的裂缝加固。
    3、水利水电的地下厂房、输水隧洞、水库坝体的裂缝加固。
    4、工业和民用建筑中卫生间、水池、阀门井、水塔、地下室等的裂缝加固。
    5、地质钻探工程的钻井护壁加固。
    6、水利水电工程的水库坝体混凝土裂缝的补强加固。
    7、高层建筑物及铁路、高等级公路路基加固稳定。
    8、煤炭开采或其他采矿工程中坑道内喷射混凝土加固、顶板等破碎层的加固。
    9、桥梁基础的加固和桥体裂缝的补强。
   10、已变形建筑物的加固，混凝土构筑物如水塔、水池缝隙的补强及防止沉陷。
   11、土壤改良、土质表面的防护及稳定加固等。
   五、灌浆材料的性能指标和特点
                        HK-KG-10 快固化低粘度化学灌浆材料
   HK-KG-10是一种粘度小，固化快、强度高的新型化学灌浆材料，对浅层裂缝，它可以不需压力灌浆，只要往缝内倾倒，就能往细微的混凝土裂隙内渗透，数十分钟后就可凝固，数小时后就可满足混凝土的补强要求。对深层的裂缝，也可以采用压力泵进行灌浆。因此该材料可以用于大坝、公路、桥梁、机场、停车场、楼板的混凝土细微裂隙的快速修补和疏松混凝土的补强加固。
   ◆特点：
      •粘度小，在25℃下为25厘泊左右，可以在0.2mm以下的裂缝中灌注。
      •表面张力小，很容易在混凝土裂缝中渗透。
      •固化快，可以在几十分钟内固化，凝固时间可以调节。
      •强度高，3小时后对混凝土的粘结强度已超过混凝土自身的抗拉强度。
      •施工方法简便，可以浇注，即通过自身重力往裂缝中渗透，也可以采用压力灌浆。

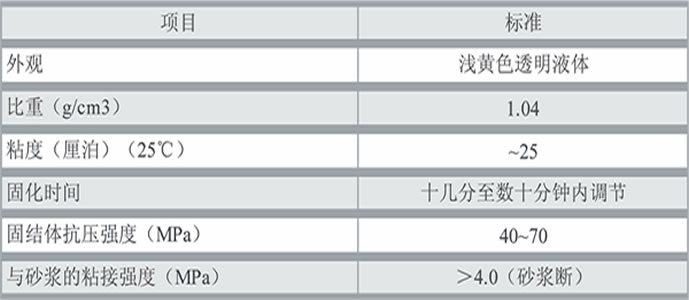

   ◆主要性能指标：

HK－G系列环氧灌浆材料
    HK－G系列环氧灌浆材料具有粘度小、强度高等优点。产品为双组分，操作方便，可以对微细的混凝土裂缝和岩基缝隙进行灌浆处理，从而达到防渗补强加固之目的。
   ◆特点：
      •粘度小，可灌性好，可以灌注0.2mm左右的细缝
      •和混凝土的粘结强度高，一般都大于混凝土本身的抗拉强度
      •浆液固化后的抗压强度和抗拉强度都很好，有较好的补强作用
      •浆液具有亲水性，对潮湿基面的亲和力好
      •凝固时间可由固化剂B来调节，范围可在数十分钟至数十小时之内。
      •操作方便，不需繁杂配制。只需将A组分和B组分按比例均匀混合后即可灌浆

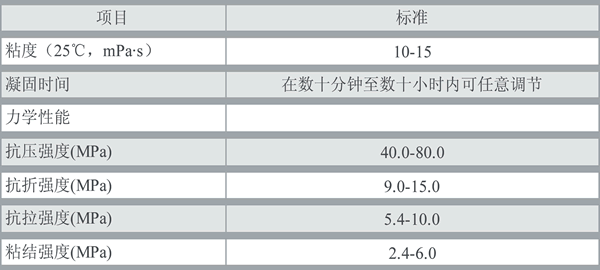

   ◆主要性能指标：

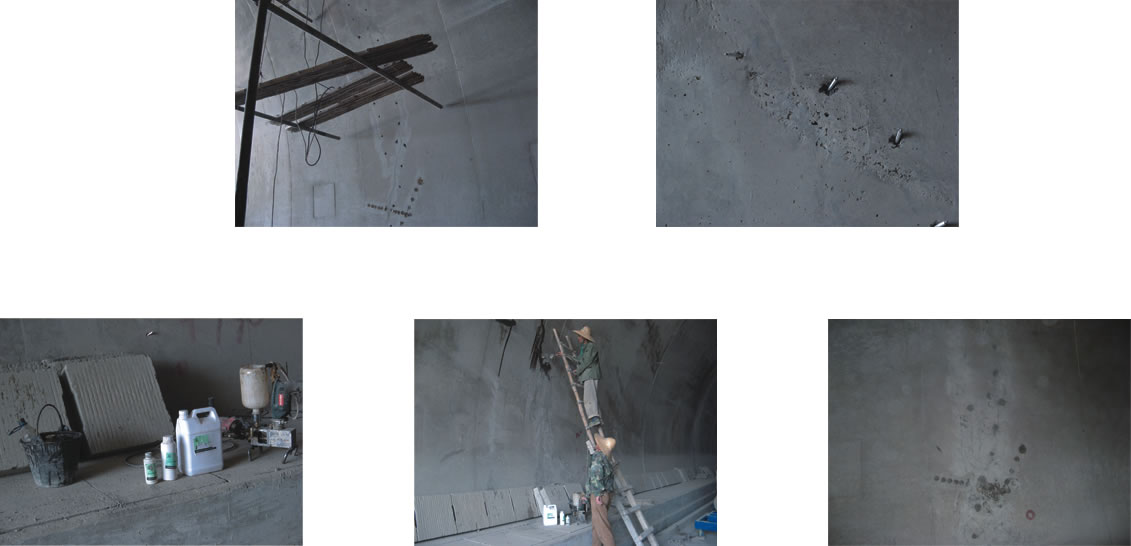

六、针孔法高压灌浆的施工方法
    此工艺的施工必须由受过专业培训的人员且有专业施工设备的施工队伍进行施工：
    1、清理：详细检查、分析裂缝的情况，确定钻孔的位置和间距。
    2、钻孔：使用大功率冲击电锤等钻孔工具沿裂缝两侧交叉进行钻孔，孔距在25-30cm，钻头直径为14mm，钻孔角度宜≤45°钻孔深度≤结构厚度的2/3，钻孔必须穿过裂缝，但不得将结构打穿（结构后灌浆除外），钻孔与裂缝间距≤1/2结构厚度。
    3、洗缝：用空压机以6MPa的压力向灌浆嘴内吹风，将缝内粉尘吹洗干净，并可以观察裂缝的情况。
    4、埋嘴：在钻好的孔内安装灌浆嘴（又称之为止水针头，有回止阀的结构），并用专用内六角板手拧紧，使针头后的膨胀螺栓胀开。
    5、封缝：在裂缝表面用环氧类快干水泥进行封闭处理。目的是在灌环氧浆液时不跑浆。
    6、灌浆：使用高压灌浆机向灌浆孔（嘴）内灌注环氧树酯浆料，立面灌浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行，当相邻孔开始出浆后，保持压力3—5分钟，即可停止本孔（嘴）灌浆，改注相邻灌浆孔。
    7、拆嘴：灌浆完毕，确认环氧树酯完全固化即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆液。
    8、封口：用快干水泥对灌浆口进行修补和封口处理。
    七、高压灌浆的优点
    用高压电动泵灌浆工艺注环氧树酯，一般采用针孔法，不伤害砼的结构和破坏表面，我们淘汰了开槽、封槽手压泵灌注的工艺。高压机械泵灌注环氧树酯的优点：
    1、压力高且稳定可靠，可让环氧类浆液完全进入砼结构裂缝的深层微小裂缝内部、效果好，此环氧类浆液为专用浆液，不需丙酮稀释，固化后不会收缩。
    2、施工工艺简单、易行，施工速度快，处理裂缝效果好，一次处理成功，施工效率高，传统作法无法比拟。
    3、施工综合费用低，经济效益显著
    八、针孔法高压灌浆裂缝补强的效果和发展
    本公司多年来一直专业从事砼的化学灌浆裂缝修补，裂缝注环氧类浆液补强、加固施工，积累了很多的施工经验，基本上中国铁路工程总公司和中国铁路建筑总公司的下属各个施工单位都施工过（见附后表格），有着良好的施工信誉和施工效果（见附后各单位给的质量评价），还有在水利水电集团公司的施工单位也有很好的表现！在许多大型工程中取得了大量成功经验和丰硕成果，最终解决了砼裂缝这一难题。我们多年来一直参加全国性的专业学术交流会，以便掌握最新的施工工艺，被吸纳为长江科学院的直属分支机构中国水利科学院地质与基础工程专业委员会化学灌浆分会的会员，既有实践经验又有理论基础。在2006年12月，我公司曾对云南路桥股份公司云南省平（远街）锁（龙寺）高速公路四标段飞鱼泽隧道用环氧类浆液对裂缝注浆补强和贴碳素纤维布加固施工过，用本公司工艺，通过云南航空航天检测中心对裂缝注浆进行随机钻孔取芯检查，所有裂缝注浆饱满达到补强加固的设计要求。
